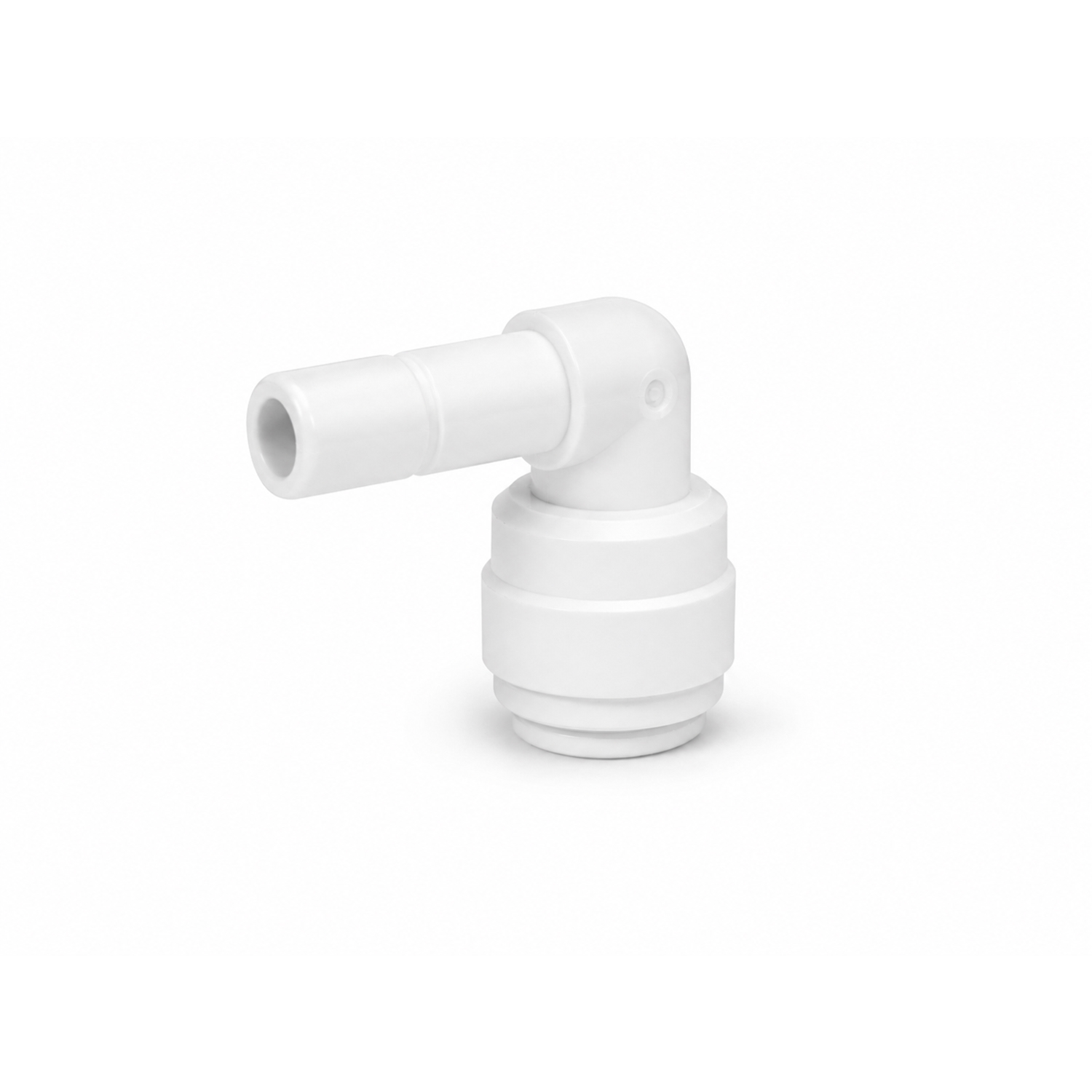

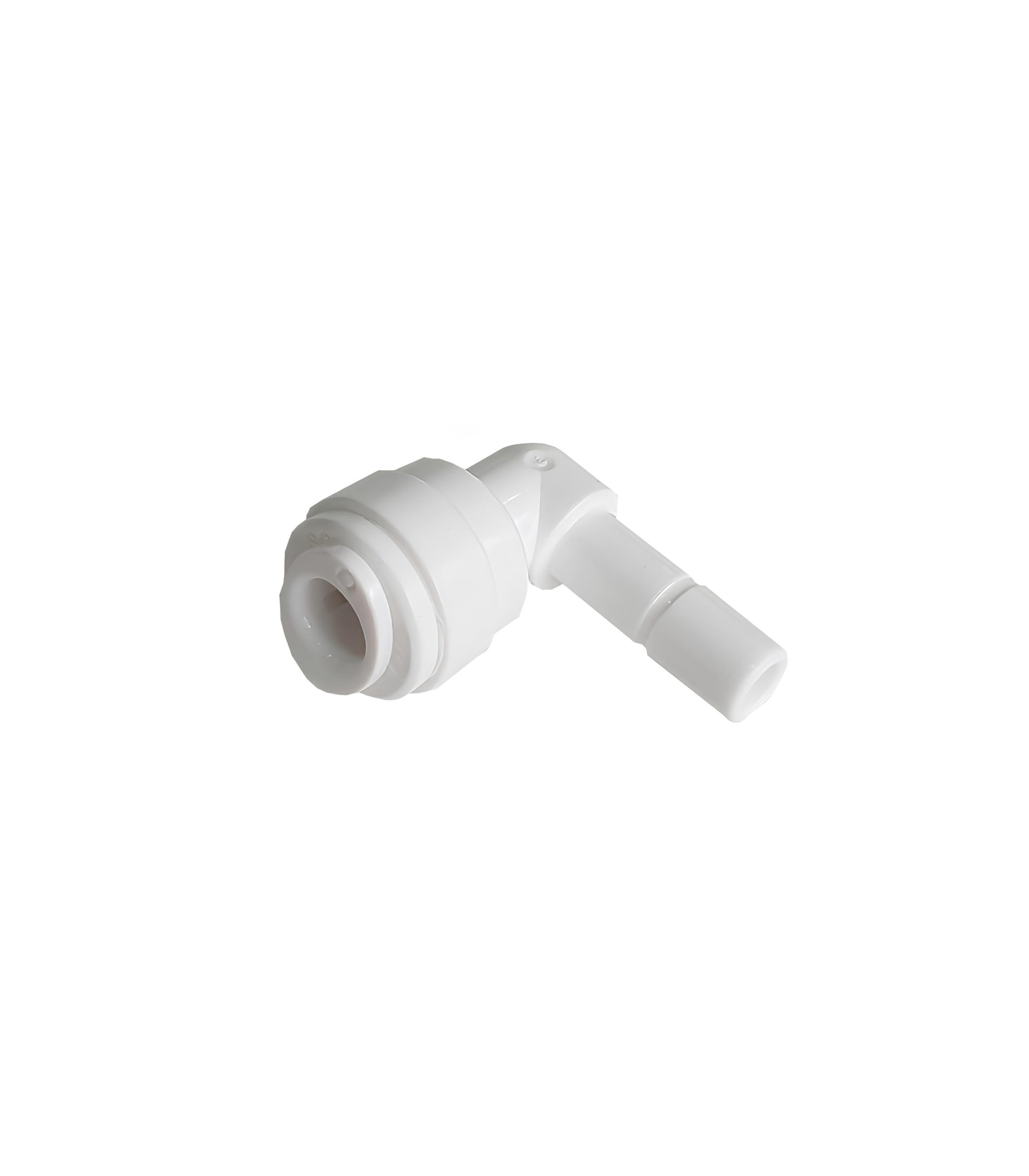

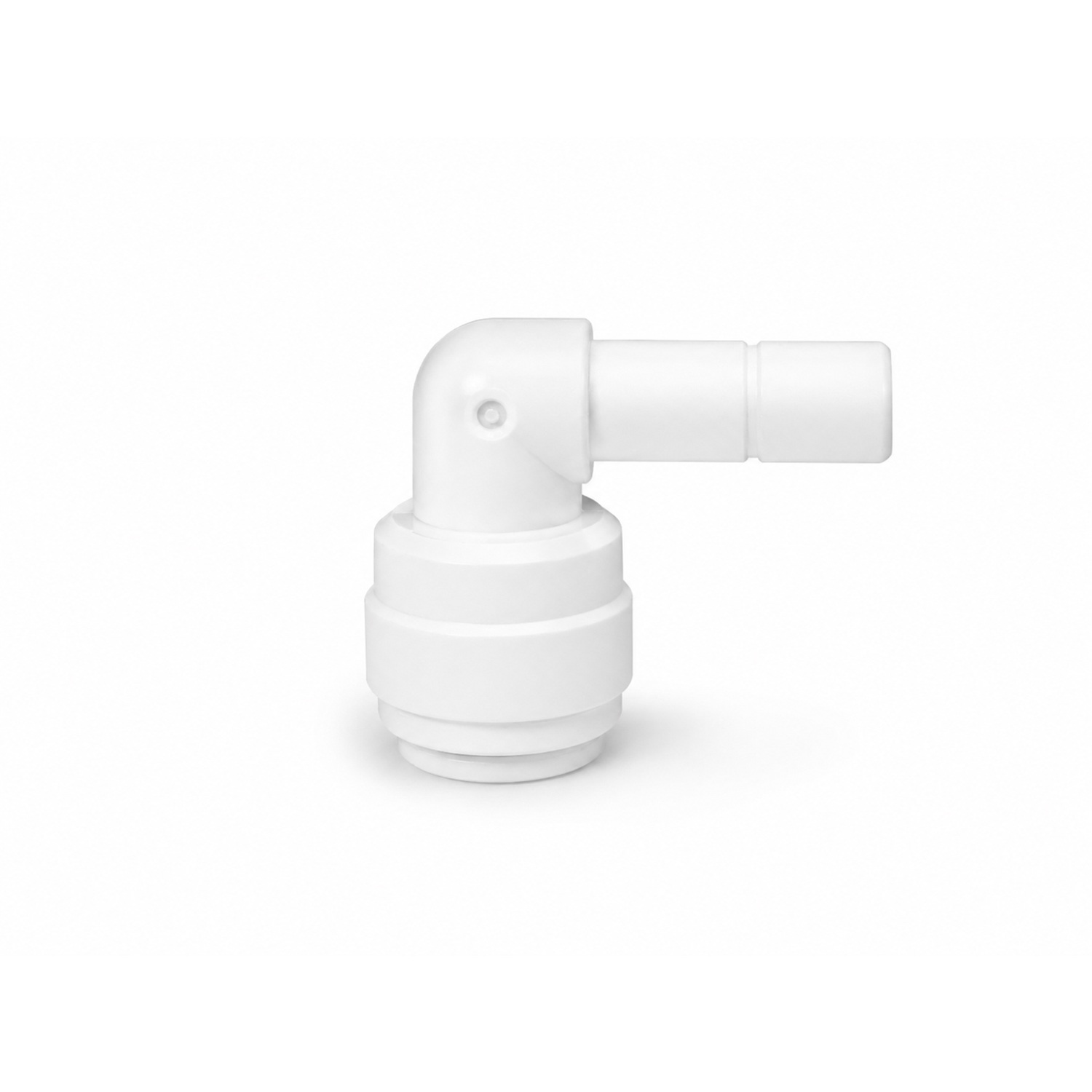

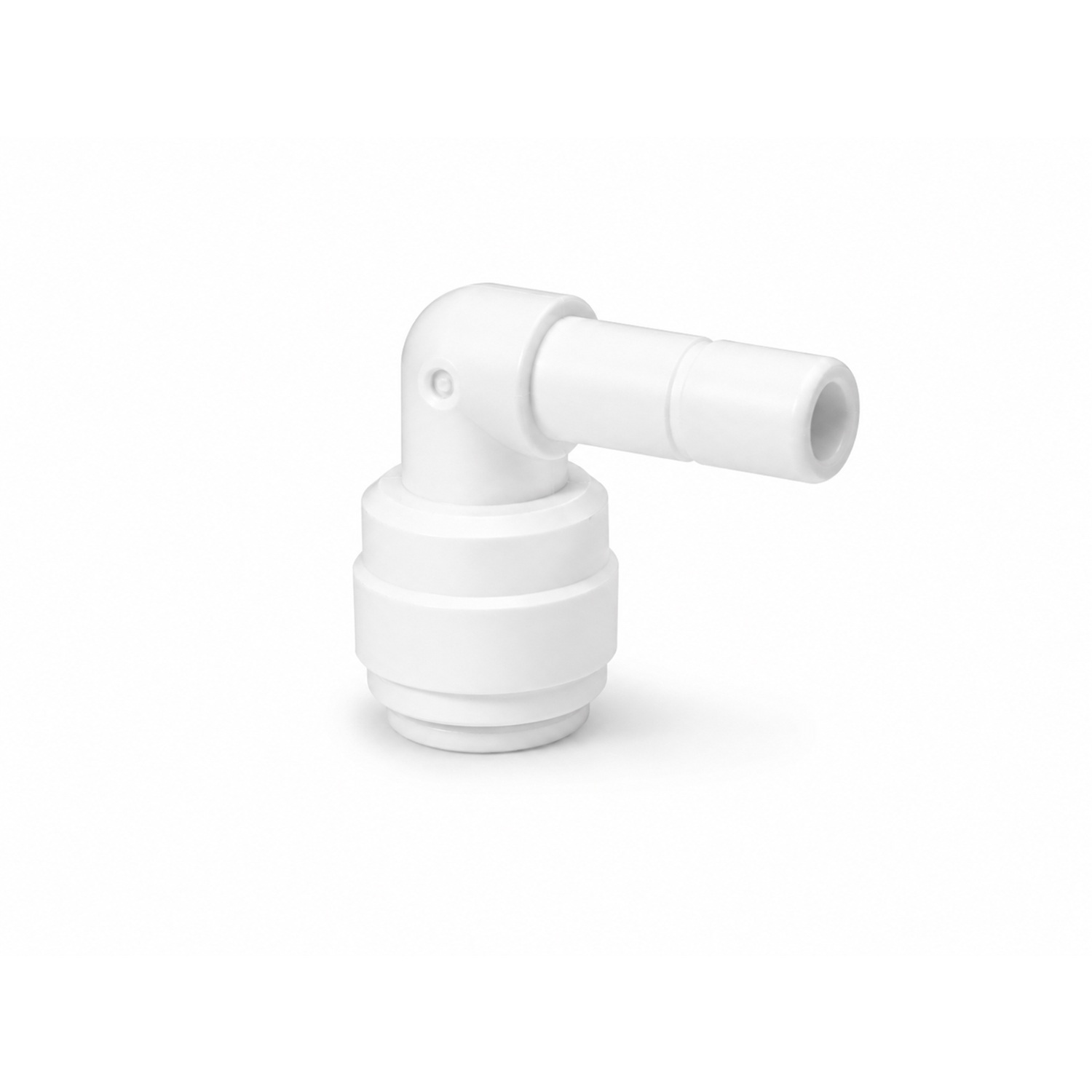

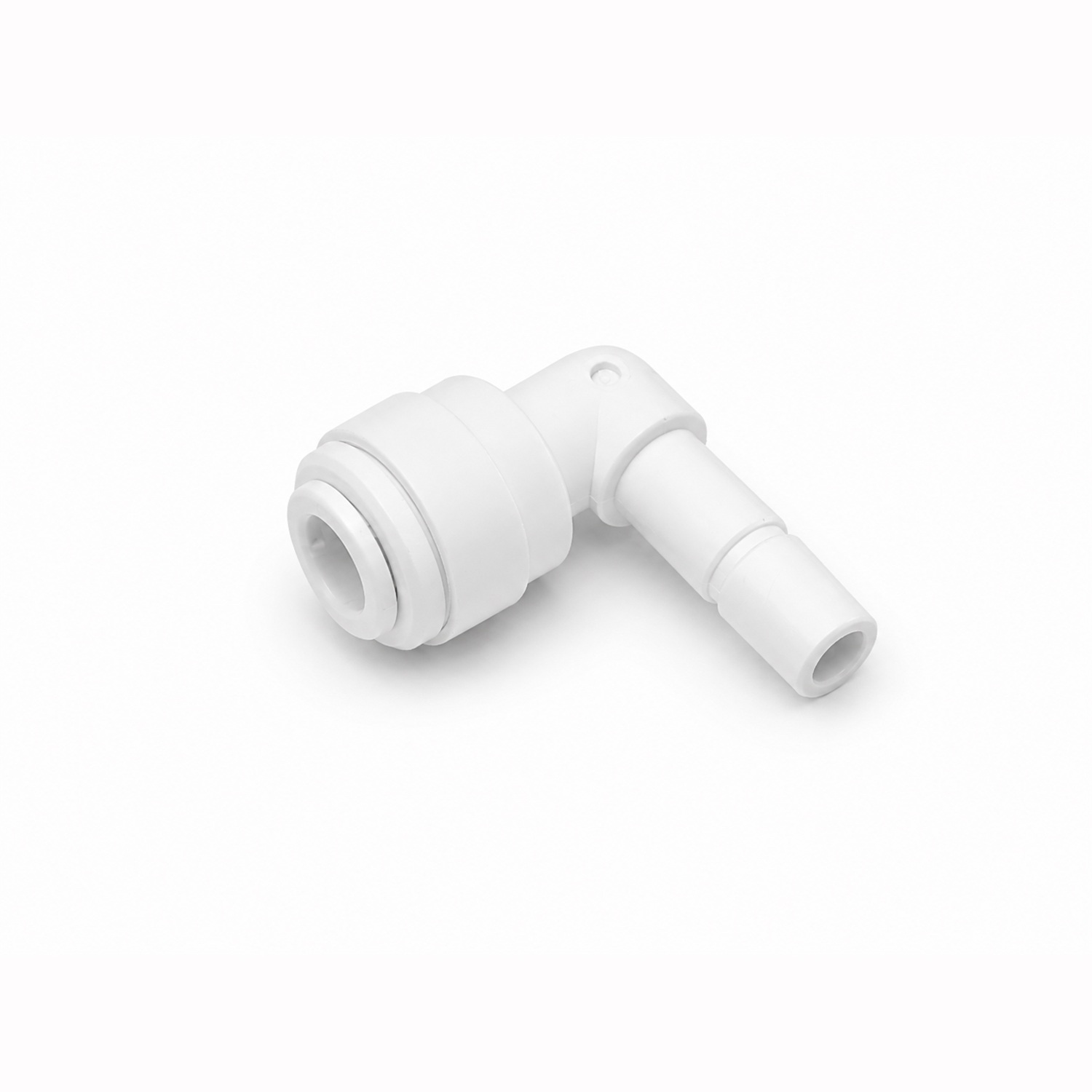

Swun Chyan 1/4″ Hareketli Dirsek
Su arıtma ve içilebilir sıvı sistemleri için tasarlanan Swun Chyan Z-Q-SE4044 1/4″ quick connect hareketli dirsek fittings, push-fit bağlantı teknolojisi sayesinde ek bir el aletine ihtiyaç duymadan hızlı ve pratik montaj imkânı sunar. Hareketli gövde yapısı, bağlantının 0–360° arasında yönlendirilmesine yardımcı olur.
Tek Bir Dirsek, 360° Bağlantı Özgürlüğü
Swun Chyan Z-Q-SE4044 hareketli dirsek fittings, bağlantı hattının yönüne uyum sağlayabilen döner yapısı sayesinde özellikle dar montaj alanlarında daha esnek kurulum imkânı sunar. Bağlantı yapıldıktan sonra fittings gövdesi ihtiyaç duyulan yöne doğru 0–360° arasında konumlandırılabilir.
Hortumu İtin
Uygun ölçüde kesilmiş 1/4″ hortumu quick connect bağlantı noktasına sonuna kadar itin. İlave bağlantı parçası veya özel el aleti gerekmez.
Yönünü Ayarlayın
Hareketli dirsek gövdesini filtre, hortum veya cihaz bağlantısının konumuna uygun şekilde 0–360° arasında yönlendirin.
Bağlantıyı Tamamlayın
Push-fit mekanizması hortumu bağlantı içerisinde tutarken EPDM O-ring bağlantı noktasında sızdırmazlığın sağlanmasına yardımcı olur.
Küçük Bir Fittings, Detaylı Bir Mühendislik
Swun Chyan Z-Q-SE4044'ün kompakt yapısı içerisinde, içilebilir sıvı uygulamalarına yönelik polipropilen gövde, EPDM O-ring ve push-fit hızlı bağlantı teknolojisi bir arada kullanılır.
Bağlantının temelini oluşturan dört önemli özellik
Polipropilen Gövde
PPFittings gövdesi yüksek performanslı termoplastik polipropilen malzemeden üretilmiştir. Kompakt gövde yapısı su arıtma ve içilebilir sıvı bağlantılarında pratik kullanım sunar.
EPDM O-Ring
EPDMİç bağlantıda kullanılan EPDM O-ring, hortum ile fittings gövdesi arasında sızdırmaz bağlantının sağlanmasına yardımcı olan temel bileşenlerden biridir.
Push-Fit Bağlantı
Quick Connect1/4″ hortum bağlantı noktasına itilerek monte edilir. Böylece bağlantı sırasında rakor sıkmak veya özel bir montaj el aleti kullanmak gerekmez.
Sökülebilir Bağlantı
ReusableQuick connect yapısı, bakım veya sistem düzenlemesi gerektiğinde hortum bağlantısının alet kullanmadan ayrılabilmesine imkân verir.
Tek Bağlantı Parçası, Birçok Uygulama
Swun Chyan Z-Q-SE4044 1/4″ hareketli dirsek fittings; su arıtma, içecek hazırlama ve içilebilir sıvı hatlarında kompakt, yönlendirilebilir ve hızlı bağlantı gerektiren farklı sistemlerde kullanılabilir.
Ters Ozmoz Su Arıtma Sistemleri
Swun Chyan Z-Q-SE4044, ev tipi ve benzeri ters ozmoz su arıtma cihazlarında filtre, membran, hortum ve diğer 1/4″ bağlantı noktaları arasında yön değişikliği gereken uygulamalarda kullanılabilir. 360° hareketli dirsek yapısı özellikle tezgâh altındaki sınırlı alanlarda hortum güzergâhının düzenlenmesini kolaylaştırır.
Kahve Makineleri
Otomatik kahve makineleri ve su besleme hattı bulunan kahve ekipmanlarında 1/4″ su hattının yönlendirilmesi gereken bağlantı noktalarında kullanılabilir.
Buz Makineleri
Şebeke veya arıtılmış su ile çalışan buz makinelerinin 1/4″ besleme hatlarında kompakt ve hızlı bağlantı ihtiyacı bulunan noktalarda kullanılabilir.
İçecek Dağıtım Sistemleri
Su ve diğer uygun içilebilir sıvıların dağıtıldığı dispenser ve içecek ekipmanlarında quick connect bağlantı çözümü olarak değerlendirilebilir.
Karavan ve RV Sistemleri
Karavan ve RV içme suyu tesisatlarında alanın sınırlı olduğu noktalarda hareketli dirsek yapısı sayesinde daha esnek hortum yönlendirmesi sağlanabilir.
Denizcilik Uygulamaları
Tekne ve benzeri denizcilik sistemlerinde kullanılan uygun içme suyu hatlarında 1/4″ bağlantı gerektiren kompakt uygulamalarda kullanılabilir.
Sisleme ve Buğulama Sistemleri
Uygun basınç ve sıcaklık koşullarındaki küçük çaplı su hatlarında, yön değişikliği gereken sisleme ve buğulama sistemi bağlantılarında kullanılabilir.
Uyumluluk ve Teknik Özellikler
Swun Chyan Z-Q-SE4044 1/4″ quick connect hareketli dirsek, farklı bağlantı uygulamalarına uyum sağlayan push-fit teknolojisi, geniş çalışma sıcaklığı aralığı ve sökülebilir bağlantı yapısıyla tasarlanmıştır.
Farklı boru ve hortum sistemleriyle kullanım
Ürün teknik bilgilerinde belirtilen uyumluluk seçenekleri.
Swun Chyan Z-Q-SE4044 teknik özellikleri
Ürün seçimi ve montaj öncesinde kontrol edilmesi gereken temel veriler.
| Üretici | Swun Chyan |
|---|---|
| Ürün Kodu | Z-Q-SE4044 |
| Bağlantı Ölçüsü | 1/4″ × 1/4″ |
| Bağlantı Teknolojisi | Push-Fit / Quick Connect |
| Hareket Kabiliyeti | 0–360° |
| Gövde Malzemesi | Polipropilen |
| O-Ring Malzemesi | EPDM |
| Çıkarılabilir | Evet |
| El Aleti Gereksinimi | Gerekmez |
| Minimum Çalışma Sıcaklığı | 1°C |
| Maksimum Çalışma Sıcaklığı | 60°C |
| NSF Standardı | NSF/ANSI/CAN 61 |
Neden Swun Chyan Z-Q-SE4044 ?
Quick connect bağlantı teknolojisi; montaj ve bakım sırasında daha az işlemle bağlantı kurulmasına yardımcı olur. Swun Chyan Z-Q-SE4044 ise bu yaklaşımı 360° hareketli dirsek yapısıyla birleştirir.
Ek işlem gerektiren bağlantılar
Z-Q-SE4044 bağlantı yaklaşımı
Montajdan bakıma kadar pratik kullanım
Güveni Söylemek Yetmez. Doğrulayabilirsiniz.
Swun Chyan Z-Q-SE4044 1/4″ × 1/4″ Quick Connect Stem Elbow, NSF'nin resmî ürün listesinde NSF/ANSI/CAN 61 standardı kapsamında yer almaktadır. Ürünün NSF kaydını doğrudan resmî NSF International veri tabanı üzerinden kontrol edebilirsiniz.
CAN 61 Resmî Liste Kaydı
NSF sayfasında ürünü bu bilgilerle kontrol edin
Swun Chyan Z-Q-SE4044 Nasıl Takılır?
Push-fit quick connect teknolojisi sayesinde 1/4″ hortum bağlantısı birkaç temel adımla tamamlanabilir. Doğru kesilmiş hortum, tam oturan bağlantı ve montaj sonrası kontrol güvenilir kullanım açısından önemlidir.
Bağlantıdan önce dört noktayı kontrol edin
Hortumu Düz Kesin
Kullanılacak 1/4″ hortumun ucunu mümkün olduğunca 90° açıyla, temiz ve çapaksız şekilde kesin. Eğik veya ezilmiş hortum uçları doğru oturmayı zorlaştırabilir.
Hortumu İçeri İtin
Hortumu quick connect girişine düz biçimde yerleştirin ve bağlantının iç durma noktasına kadar ilerleyecek şekilde itin.
Hafifçe Çekerek Kontrol Edin
Hortum yerleştirildikten sonra bağlantıyı zorlamadan hafifçe geri çekin. Hortumun quick connect mekanizması tarafından tutulduğunu kontrol edin.
Dirseğin Yönünü Ayarlayın
Z-Q-SE4044 hareketli dirsek gövdesini hortum güzergâhına göre 0–360° arasında uygun konuma getirin.
Sızdırmazlığı Kontrol Edin
Sisteme su verildikten sonra bağlantı bölgesini gözlemleyin. Damlatma veya kaçak olmadığından emin olduktan sonra montajı tamamlayın.
- Hortum ucunda ezilme veya belirgin deformasyon bulunmamalıdır.
- Hortum mümkün olduğunca dik açıyla kesilmelidir.
- Bağlantı yüzeyi temiz tutulmalı ve yabancı madde bulunmamalıdır.
- Hortumun bağlantıdan kolayca çıkmadığından emin olunmalıdır.
- Hortum güzergâhında aşırı kıvrılma veya gerilim bırakılmamalıdır.
- Sisteme su verildiğinde bağlantı bölgesinde kaçak kontrolü yapılmalıdır.
Bağlantıyı sökmeden önce sistem su girişini kapatın ve basıncı boşaltın.
Quick connect girişindeki hareketli halkayı fittings gövdesine doğru bastırın.
Collet basılı tutulurken hortumu düz şekilde dışarı doğru çekerek bağlantıdan ayırın.
Swun Chyan Z-Q-SE4044 Sık Sorulan Sorular
Swun Chyan 1/4″ Quick Connect çubuklu hareketli dirsek hakkında bağlantı ölçüsü, montaj, kullanım ve teknik özelliklerle ilgili en sık sorulan soruların yanıtlarını inceleyebilirsiniz.
Swun Chyan Z-Q-SE4044 hangi hortum ölçüsüne uygundur?
Swun Chyan Z-Q-SE4044, 1/4″ × 1/4″ bağlantı ölçüsüne sahiptir. Quick connect tarafında uygun 1/4″ hortum kullanılmalıdır. Montajdan önce hortumun dış çapı ve bağlantı uyumluluğu kontrol edilmelidir.
Swun Chyan Z-Q-SE4044 NSF sertifikalı mı?
Evet. Swun Chyan Z-Q-SE4044 Quick Connect Stem Elbow, NSF'nin resmî ürün listesinde NSF/ANSI/CAN 61 standardı kapsamında 1/4″ × 1/4″ ölçüsüyle listelenmektedir.
Z-Q-SE4044 hareketli dirsek 360 derece döner mi?
Evet. Hareketli dirsek yapısı bağlantının 0–360° arasında yönlendirilmesine olanak sağlar. Bu özellik özellikle tezgâh altı su arıtma cihazları ve dar montaj alanlarında hortum yönünün ayarlanmasını kolaylaştırır.
Quick connect bağlantı için el aleti gerekir mi?
Bağlantının temel montajı için özel bir el aleti gerekmez. Uygun şekilde kesilmiş 1/4″ hortum, push-fit bağlantı noktasına itilerek monte edilir. Hortum kesimi için uygun bir hortum kesici kullanılması düzgün kesim açısından faydalıdır.
Swun Chyan Z-Q-SE4044 nasıl sökülür?
Öncelikle sistemin suyu kapatılmalı ve basıncı boşaltılmalıdır. Ardından quick connect girişindeki collet halkası fittings gövdesine doğru bastırılır ve halka basılı tutulurken hortum düz şekilde dışarı çekilir.
Bu fittings ters ozmoz su arıtma cihazlarında kullanılabilir mi?
Evet. Z-Q-SE4044; uygun bağlantı şartları sağlandığında ters ozmoz su arıtma cihazları, filtre sistemleri ve içme suyu hatlarında 1/4″ bağlantı gerektiren uygulamalarda kullanılabilir.
Z-Q-SE4044 fittings hangi malzemeden üretilmiştir?
Ürün gövdesi polipropilen termoplastik malzemeden üretilmiştir. Sızdırmazlık elemanı olarak EPDM O-ring kullanılmaktadır.
Swun Chyan fittings BPA içerir mi?
Swun Chyan quick connect fittings ürün bilgilerine göre gövde malzemesi BPA içermeyen polipropilen termoplastikten üretilmektedir.
Z-Q-SE4044 çalışma sıcaklığı kaç derecedir?
Ürünün belirtilen çalışma sıcaklığı aralığı minimum 1°C ile maksimum 60°C arasındadır. Kullanım öncesinde sistemin sıcaklık ve diğer çalışma şartlarının ürün özellikleriyle uyumlu olduğu kontrol edilmelidir.
Quick connect bağlantıda sızdırmazlık nasıl sağlanır?
Hortum fittings içerisine doğru şekilde yerleştirildiğinde iç yapıda bulunan EPDM O-ring, hortum ile fittings arasındaki sızdırmazlığın sağlanmasına yardımcı olur. Montajdan sonra bağlantı mutlaka su verilerek kaçak açısından kontrol edilmelidir.
